计算机系统基础综合实践 PA2

x86 指令系统

PA2 的任务是实现基本 x86 指令，i386 手册——INTEL 80386 PROGRAMMER’S REFERENCE MANUAL 1986 (mit.edu)里全面地列出了所有指令的细节。

前言

此次实验目的是为了能够了解汇编语言中指令的各处细节，掌握 IA-32 指令格式，并且对 NEMU 平台中的指令周期了解地更加全面。PA2 会开始涉及到一些计算机系统基础的知识。

实验内容

  • 阶段 1: 编写 helper 函数, 在 NEMU 中运行第一个 C 程序——mov-c.c
  • 阶段 2: 实现更多的指令，并通过测试
  • 阶段 3：完善简易调试器
  • 阶段 4：实现 loader
  • 最后阶段: 实现黑客运行时劫持实验（选做）

开始实验

x86 指令格式

指令格式

x86 指令的格式由这几个部分组成。除了 Opcode 一定出现以外，其他都是可选的。当 Opcode 前缀为 66 时，表示 16 位操作数，否则表示 32 位操作数。

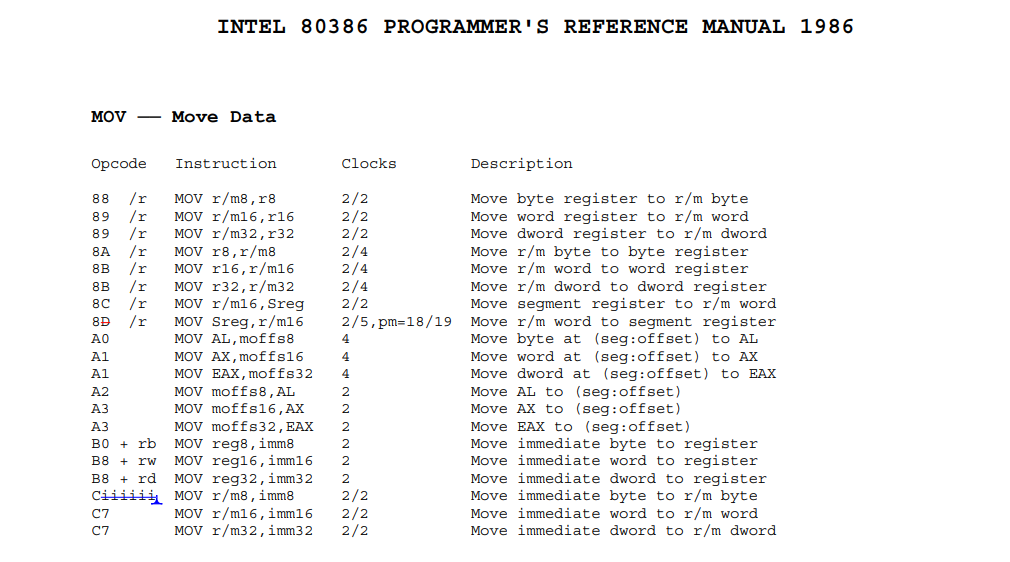

MOV

i386 手册里的都是 Intel 格式，objdump 的默认格式为 AT&T。这里以 mov 为例，功能描述里 r/m 表示为寄存器或内存，r/m 后面的数值表示为多少位的寄存器，Opcode 为 89 的有两种形式，而前面提到 Opcode 前缀就是用来区分 16 位和 32 位的，例如开始如果出现 66 8B，则应该被解释成 MOV r16,r/m16。Sreg 表示段寄存器，moffs 表示段内偏移，段的概念会以后提到。+rb +rw +rd 则表示 8 位，16 位，32 位寄存器，可以通过按数值加法来确定唯一的寄存器。

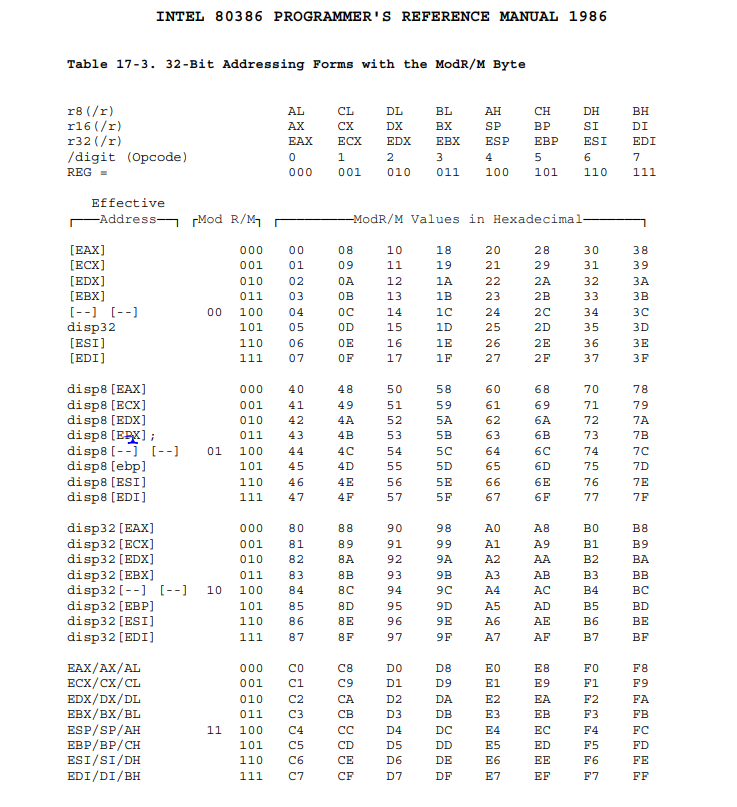

ModR/M Table

ModR/M 域分成三个部分，Mod 为 2 位，所以 Mod 可以指定 4 种寻址方式，每一种选择里还对应着不同的选择，这些便是由 R/M 来决定，而 R/M 为 3 位，所以又可以选择 8 种寻址方式。所以 Mod + R/M 可以组合成 32 种寻址方式，其中为 8 种为寄存器寻址，另 24 种为存储器寻址。Reg/Opcode 则可以表示成 8 个寄存器或者对于 Opcode 的一个补充。以上为 32 位 ModR/M 的表。

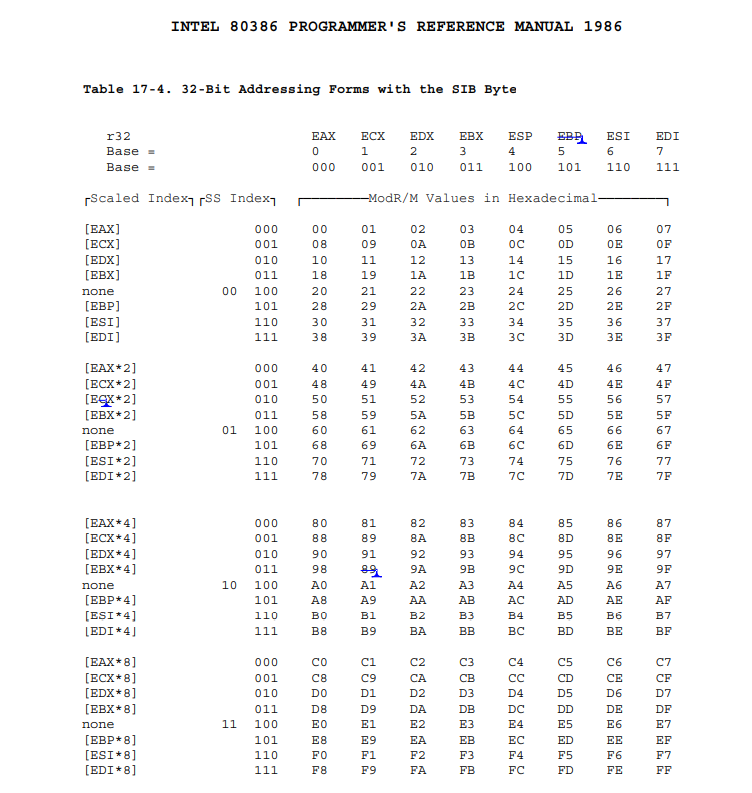

SIB Table

R/M 代表的是寄存器还是内存，是由 Mod 决定的，当 mod = 3 时，r/m 表示的是寄存器操作，否则为内存操作。ModR/M 表中画横线的部分表示要使用到索引寻址，这时候便会使用到 SIB，SIB 由三个部分组成，Base 代表基址寄存器，Index 表示变址寄存器，SS 表示比例系数。举个例子，例如 mov [ebx + eax * 2], ecx ，ebx 为 Base，eax 为 Index，2 为 SS。以上为 SIB 的表。

至于 Displacement 和 Immediate 则分别表示成偏移数和立即数，这两个都是按照小端序排列。例如，mov 0x1a2b[ebx + eax * 2], ecx ，其中的 0x1a2b 表示 Displacement。

这里的图都是还未被修正过的，图中画蓝线的部分是错误的，需要自行对照勘误表

补充

由于一个字节为 8 位，最多只能表示成 256 个形式，一旦指令形式的数目大于 256 时，这时候就需要用到转移码的概念或者利用 Reg/Opcode 中的 Opcode 来补充指令。

  • x86 中分别有两字节转移码和三字节转移码，当 Opcode 前一个字节为 0x0f 或者前两个字节为 0x0f 和 0x38 的时候，表示需要再读入一个字节来确定唯一的指令形式。
  • 当 Reg/Opcode 域被当作 Opcode 来解释的时候，这些指令会被划分为不同的指令组，在同一个指令组的指令则需要通过 Reg/Opcode 域中的 Opcode 来唯一确定。

必做任务 1：运行用户程序 mov-c

首先需要查找i386手册中指令的相关篇幅，通过指令的 Opcode 决定指令的具体形式。之后根据实验给出的代码框架，实现指令需要创建三个文件，分别为 xxx-template.h、xxx.c、xxx.h。最后必须在nemu/src/cpu/exec/all-instar.h包含所创建的指令头文件，并且在nemu/src/cpu/exec/exec.c中依照 Opcode 在正确的位置添加与之相对应的指令。PA2 代码框架中所定义的宏极为重要，在实现指令时可以省去很多重复的步骤，需要仔细阅读实验指导书并且理解。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
(nemu) c
invalid opcode(eip = 0x001012c5): e8 c6 fe ff ff e8 d1 fe ...

There are two cases which will trigger this unexpected exception:
1. The instruction at eip = 0x001012c5 is not implemented.
2. Something is implemented incorrectly.
Find this eip value(0x001012c5) in the disassembling result to distinguish which case it is.

If it is the first case, see
 _ ____   ___    __    __  __                         _
(_)___ \ / _ \  / /   |  \/  |                       | |
 _  __) | (_) |/ /_   | \  / | __ _ _ __  _   _  __ _| |
| ||__ < > _ <| '_ \  | |\/| |/ _` | '_ \| | | |/ _` | |
| |___) | (_) | (_) | | |  | | (_| | | | | |_| | (_| | |
|_|____/ \___/ \___/  |_|  |_|\__,_|_| |_|\__,_|\__,_|_|

for more details.

If it is the second case, remember:
* The machine is always right!
* Every line of untested code is always wrong!

nemu: nemu/src/cpu/exec/special/special.c:24: inv: Assertion `0' failed.
Makefile:63: recipe for target 'run' fail

修改 NEMU 根目录下 Make File 中的用户程序后，执行 NEMU 会发现报错，错误原因是还没有实现 0xe8 为首字节的指令。下面会给出两个实现指令的过程，剩余指令就不给出了。

实现 call 指令

nemu/src/cpu/exec/control/call-template.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
#include "cpu/exec/template-start.h"

#define instr call

make_helper(concat(call_i_, SUFFIX)) {
	int len = concat(decode_i_, SUFFIX)(eip + 1); //calculate the length of instr (include opcode)
	reg_l(R_ESP) -= DATA_BYTE; //esp - 4 (push)
	MEM_W(reg_l(R_ESP), cpu.eip + len + 1); //write current eip next address to esp (mov)
	cpu.eip += (DATA_TYPE_S)op_src->val; //length from eip to function
	print_asm("call: 0x%x", cpu.eip + len + 1); // eip update
	return len + 1; // return opcode + behind
}

make_helper(concat(call_rm_, SUFFIX)) {
	int len = concat(decode_rm_, SUFFIX)(eip + 1);
	reg_l(R_ESP) -= DATA_BYTE;
	MEM_W(reg_l(R_ESP), cpu.eip + len + 1);
	cpu.eip = (DATA_TYPE_S)op_src->val - len - 1;
	print_asm("call: %s", op_src->str);
	return len + 1;
}

#include "cpu/exec/template-end.h"

编写 call 指令模板文件。call 指令可以大致分成三个步骤。

  • esp = esp - DATA_BYTE，栈腾出位置。
  • [esp] = 返回地址 ，把返回地址压入栈中。
  • eip 跳转到函数地址。

这里涉及了对指针 ESP、帧指针 EBP、栈函数调用栈、栈帧等各方面的理解。栈指针 ESP 永远指向系统栈中最上面一个栈帧的栈顶，而帧指针 EBP 则永远指向系统战中最上面一个栈帧的栈底，这两个指针的作用主要是用来保存（或恢复）堆栈。后续有个选做任务也是和这个的类似。

nemu/src/cpu/exec/control/call.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#include "cpu/exec/helper.h"

#define DATA_BYTE 1
#include "call-template.h"
#undef DATA_BYTE

#define DATA_BYTE 2
#include "call-template.h"
#undef DATA_BYTE

#define DATA_BYTE 4
#include "call-template.h"
#undef DATA_BYTE

make_helper_v(call_i)
make_helper_v(call_rm)

编写 call 指令实例化文件。

nemu/src/cpu/exec/control/call.h

1
2
3
4
5
#include "cpu/exec/helper.h"

make_helper(call_i_v);

make_helper(call_rm_v);

编写 call 指令头文件。

EFLAGS 寄存器

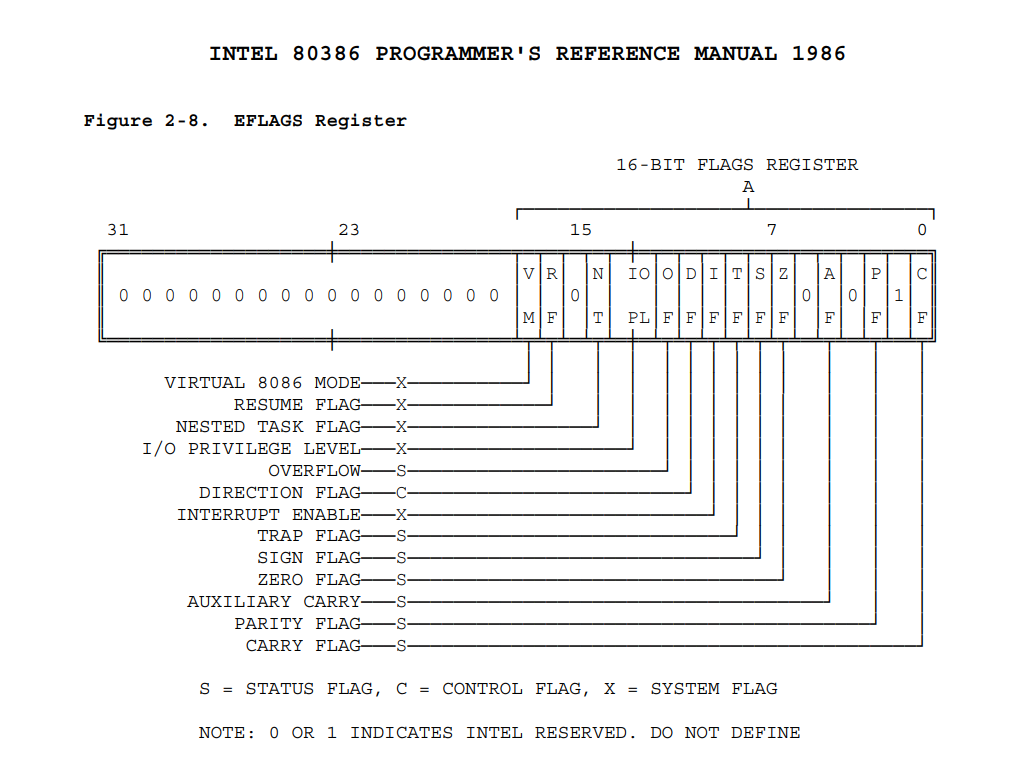

EFLAGS 寄存器结构

一些指令执行的时候会更新 EFLAGSZ 中某些标志位的值，例如 test 指令，这是一个 32 位寄存器。第 1、3、5、15 以及 22 到 31 位会被保留，其余的标志位有些可以被特殊的指令直接被修改，但是并没有任何一条指令可以查看或者修改整个寄存器。

  • CF：进位标志，如果运算的结果最高位产生了进位或借位，其值为 1，否则为 0。
  • PF：奇偶标志，计算运算结果里 1 的奇偶性，偶数为 1，否则为 0。
  • AF：辅助进位标志，取运算结果最后四位，最后四位向前有进位或借位，其值为 1，否则为 0。
  • ZF：零标志，相关指令结束后判断是否为 0，结果为 0，其值为 1，否则为 0。
  • SF：符号标志，相关质量结束后判断正负，结果为负，其值为 1，否则为 0。
  • TF：单步标志，当其值为 1 时，表示处理器每次只执行一条指令。
  • IF：中断使能标志，表示能否响应外部中断，若能响应外部中断，其值为 1，否则为 0。
  • DF：方向标志，当 DF 为 1，ESI、EDI 自动递减，否则自动递增。
  • OF：溢出标志，反映有符号数运算结果是否溢出，如果溢出，其值为 1，否则为 0。

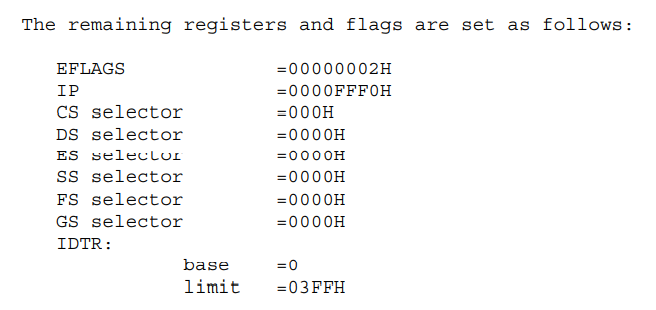

代码框架已经为我们实现好了 EFLAGS 寄存器的结构，但是需要为 EFLAGS 寄存器初始化。i386 手册第十章有给出 EFLAGS 寄存器的初始值。

实现 test 指令

nemu/src/monitor/monitor.c

1
2
3
4
5
void restart() {
    // ...
	/* Set EFLAGS. */
	cpu.eflags.val = 0x00000002;
}

将 EFLAGS 寄存器初始为 0x00000002。

nemu/src/cpu/exec/logic/test-template.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
#include "cpu/exec/template-start.h"

#define instr test

static void do_execute() {
  DATA_TYPE ret = op_dest -> val & op_src -> val; // cmp two statement bit
  cpu.eflags.SF = ret >> ((DATA_BYTE << 3) - 1); // left 31 bit, SF == 1, negative number
  cpu.eflags.ZF = !ret; // Zf == 1, zero number
  cpu.eflags.CF = 0; //test excustive CF = 0
  cpu.eflags.OF = 0; //test excustive OF = 0
  ret ^= ret >> 4;
  ret ^= ret >> 2;
  ret ^= ret >> 1;
  ret &= 1; // if last bit == 1, odd number
  cpu.eflags.PF = !ret; // PF == 1, even number, Pf == 0, odd number
  DATA_TYPE result = op_dest -> val & op_src -> val;
  update_eflags_pf_zf_sf((DATA_TYPE_S)result);
  cpu.eflags.CF = cpu.eflags.OF = 0;
  print_asm_template1();
}

make_instr_helper(i2a)
make_instr_helper(i2rm)
make_instr_helper(r2rm)
#include "cpu/exec/template-end.h"

编写 test 指令模板文件。由于 test 指令执行需要更新标志位，这里可以手动为 EFLAGS 寄存器的各个标志位赋值，也可以利用代码框架提供的函数 update_eflags_pf_zf_sf()更新 pf、zf、sf 这三个标志位。

nemu/src/cpu/exec/logic/test.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
#include "cpu/exec/helper.h"

#define DATA_BYTE 1
#include "test-template.h"
#undef DATA_BYTE

#define DATA_BYTE 2
#include "test-template.h"
#undef DATA_BYTE

#define DATA_BYTE 4
#include "test-template.h"
#undef DATA_BYTE

/* for instruction encoding overloading */

make_helper_v(test_i2a)
make_helper_v(test_i2rm)
make_helper_v(test_r2rm)

编写 test 指令实例化文件。

nemu/src/cpu/exec/logic/test.h

1
2
3
4
5
6
7
8
9
10
11
12
#ifndef __TEST_H__
#define __TEST_H__

make_helper(test_i2a_b);
make_helper(test_i2rm_b);
make_helper(test_r2rm_b);

make_helper(test_i2a_v);
make_helper(test_i2rm_v);
make_helper(test_r2rm_v);

#endif

编写 test 指令头文件。

输出结果

1
2
3
4
5
6
7
objcopy -S -O binary obj/kernel/kernel entry
obj/nemu/nemu obj/testcase/mov-c
Welcome to NEMU!
The executable is obj/testcase/mov-c.
For help, type "help"
(nemu) c
.nemu: HIT GOOD TRAP at eip = 0xc0101325

成功运行用户程序 mov-c。

必做任务 2：实现更多指令

此次任务需要通过所有 testcase 下目录的程序，除了这五个 hello-inline-asm、 hello、integral、quadratic-eq、print-FLOAT。这个可以说是整个 PA 代码量最大的一次任务，需要反复查阅 i386 手册。

浮点数

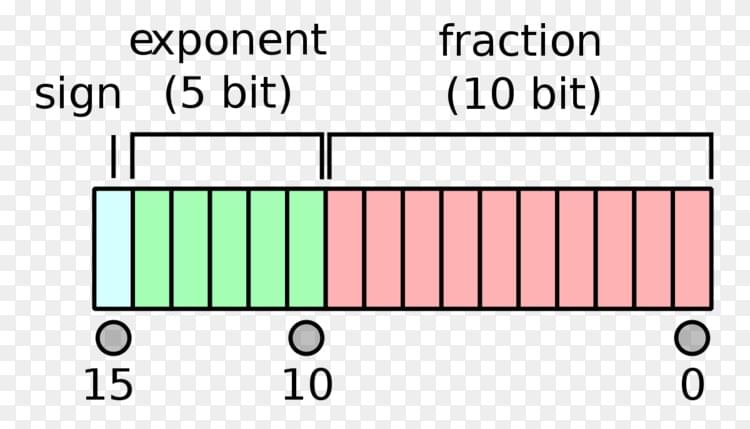

单精度浮点数结构

浮点数遵循着 IEEE 754 标准。

浮点数详解(IEEE 754 标准） · Issue #27 · fang0jun/Blog · GitHub

定点化浮点数

x86 架构上引进了协处理器 x87 架构，所以就可以处理浮点数运算相关的指令。但是 NEMU 中不实现类似 x87 架构的指令系统，所以引进了一个概念，”浮点数定点化”，是通过 32 位整数来模拟浮点数，就是为了让 NEMU 实现类似浮点数的机制，称作定点数。

定点数结构

  • sign 为 1 位，负数，其值为 1，否则为 0。
  • integer 为 15 位，表示实数中整数的部分，如果整数部分超过 15 位则会发生溢出。
  • fraction 为 16 位，表示实数中小数的部分，只保留小数 16 位。

实数转为定点数的时候需要乘 2^16，相反亦是如此。例如实数 1.5，1.5 * 2^16 = 98304 ，也就是 0x18000。

0x18000 / 2^16 = 1.5 ，这样就完成了实数和定点数相互转换的过程。实数转定点数会失去表数范围和精度，但是这样的做法可以换取速度，只不过这里的例子恰好没有让实数失去精度。

必做任务 3：实现 binary scaling

此次任务需要通过 integral 和 quadratic-eq 这两个程序，这两个程序涉及到了浮点数的使用。NEMU 中可以识别浮点数，但是却没有与之相对应的浮点数运算指令。而我们需要做的是把浮点数转为定点数，并且实现基本运算。

nemu/lib-common/FLOAT.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
#ifndef __FLOAT_H__
#define __FLOAT_H__

#include "trap.h"

typedef int FLOAT;

static inline int F2int(FLOAT a) {
	a &= 0xffff0000;
	return a >> 16;
}

static inline FLOAT int2F(int a) {
	return a << 16;
}

static inline FLOAT F_mul_int(FLOAT a, int b) {
	return a * b;
}

static inline FLOAT F_div_int(FLOAT a, int b) {
	return a / b;
}
// ...

定点数转整数只要取出低四位然后右移 16 位就可以了，右移 16 位就是等于/ 2^16，整数转定点数直接 _ 2^16。定点数和整数的乘法和除法不用 _ 2^16，因为当中的定点数的结果已经是* 2^16 了，再乘的话就等于乘上两个 2 的 16 次方了。

nemu/lib-common/FLOAT/FLOAT.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
#include "FLOAT.h"

FLOAT F_mul_F(FLOAT a, FLOAT b) {
	long long c = (long long)a * (long long)b;
	return (FLOAT)(c >> 16);
}

FLOAT F_div_F(FLOAT a, FLOAT b) {
	FLOAT p, q;
	asm volatile("idiv %2" : "=a"(p), "=d"(q) : "r"(b), "a"(a << 16), "d"(a >> 16));
	return p;
}

FLOAT f2F(float a) {
	int b = *(int *)&a;
	int sign = b >> 31;
	int exp = (b >> 23) & 0xff;
	FLOAT c = b & 0x7fffff;
	if (exp != 0) {
		c += 1 << 23;
	}
	exp -= 150;
	if (exp < -16) {
		c >>= -16 - exp;
	}
	if (exp > -16) {
		c <<= exp + 16;
	}
	return sign == 0 ? c : -c;
}

FLOAT Fabs(FLOAT a) {
	FLOAT b;
	if (a > 0){
		b = a;
	} else {
		b = -a;

	}
	return b;
}
// ...

两个定点数相乘要用 long long 的类型，绝对值的话直接把小于 0 的数乘上个负数。剩余有两点需要注意，一个是浮点数如何转换成定点数，需要了解浮点数具体的结构，另一个则是运用内联汇编。

gcc 内联汇编格式以及详解_坚持的力量-CSDN 博客

之后根据实验指导书中需要修改的地方都修改后，便可运行 integral 和 quadratic-eq 这两个程序。

必做任务 4：为表达式求值添加变量的支持

这里涉及到了一些 ELF 文件里的一些细节，在下面有一个任务也是要去理解 elf 文件。

nemu/src/monitor/debug/elf.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
uint32_t getValue(char* str,bool* success){
	int i;
	for (i = 0; i < nr_symtab_entry; i++){
        //STT_OBJECT代表符号的类型是一个数据对象，例如变量、数组、指针（符号的类型在低四位）
		if ((symtab[i].st_info & 0xf) == STT_OBJECT || (symtab[i].st_info & 0xf) == STT_FUNC){
            //字符串表+符号偏移量 = 符号所在地址STT_FUNC代表符号的类型是一个函数（符号的类型在低四位）
			if (strcmp(strtab + symtab[i].st_name, str) == 0){
				return symtab[i].st_value;
			}
		}
	}
	*success = false;
	return 0;
}

char* getFuncName(swaddr_t eip) {
	int i;
	for(i = 0; i < nr_symtab_entry; i ++) {
		if((symtab[i].st_info & 0xf) == STT_FUNC ){
				if(eip >= symtab[i].st_value && eip <= symtab[i].st_value + symtab[i].st_size)  {
				return strtab + symtab[i].st_name;
		}
		}
	}
	return 0;
}

STT_OBJECT 代表符号的类型是一个数据对象，例如变量、数组、指针，STT_FUNC 则代表符号的类型是一个函数。符号的类型在低四位，所以这边要与上一个 0xf 用来对比地址低 4 位。字符串表（st_name）加上符号偏移量（strtab）等于符号所在地址。在符号表中取出相应函数的地址和函数名(选做任务)，之后在nemu/src/monitor/debug/expr.c添加相应的规则后，便可在表达式中使用变量了。

栈帧链

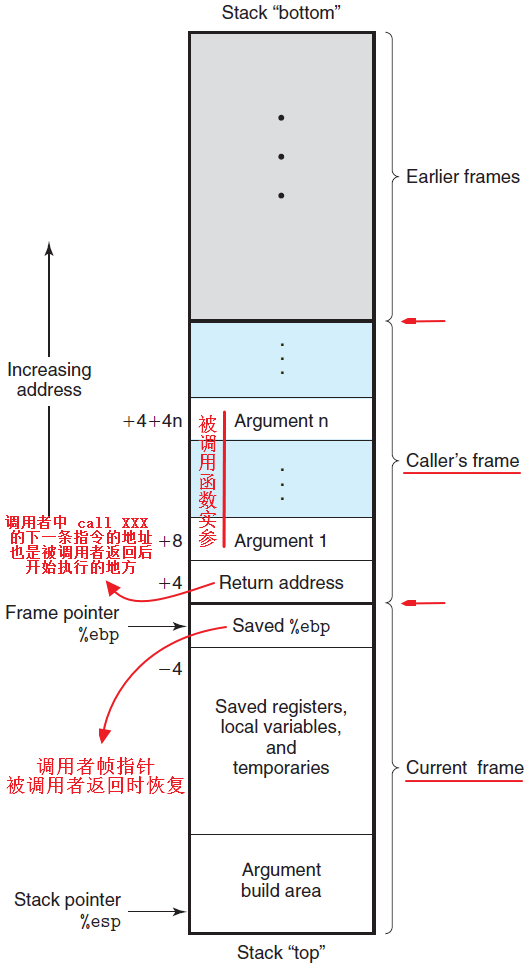

栈帧链

栈帧链大致的概念就是，在若干次函数调用时会在堆栈中形成栈帧。在调用函数之前，调用函数的当前栈帧会保存自己的信息，此时 ESP 指向当前栈帧底部、EBP 指向当前栈帧顶部。而调用函数之后，首先会把被调用函数的参数和调用函数的返回地址压入栈，并且被调用函数现在有了一个自己的栈帧，此时 EBP 和 ESP 分别指向被调用函数的栈帧底部和栈帧顶部。

选做任务 1：打印栈帧链

这里需要理解栈帧和函数过程调用。

nemu/src/monitor/debug/ui.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
typedef struct {
	swaddr_t prev_ebp;
	swaddr_t ret_addr;
	//uint32_t args[4];
}PartOfStackFrame ;

char* getFuncName(int eip);

static int cmd_bt(char *args){
	PartOfStackFrame frame;
	frame.ret_addr = cpu.eip;
	swaddr_t temp_ebp = cpu.ebp;
	int count = 0;
	while(temp_ebp){
		printf("#%d\t0x%x\t%s\t0x%x\t0x%x\t0x%x\t0x%x\n", count++, frame.ret_addr, getFuncName(cpu.eip), swaddr_read(temp_ebp + 8, 4), swaddr_read(temp_ebp + 12, 4), swaddr_read(temp_ebp + 16, 4), swaddr_read(temp_ebp + 20, 4));
		//current_sreg = R_SS;
		frame.prev_ebp = swaddr_read(temp_ebp, 4);
		frame.ret_addr = swaddr_read(temp_ebp + 4, 4);
		temp_ebp = frame.prev_ebp;
	}
	return 0;

只需要打印出函数名、返回地址以及前四个参数。利用一个变量 temp_ebp 记录当前 ebp 的值，需要记录当前 ebp 和上一个栈帧链的返回地址（存在当前 ebp 上面，参数存在当前 ebp 上上面），最后更新 temp_ebp，此时 temp_ebp 指向当前栈帧底部，ret_addr 指向栈帧顶部，当 ebp 不为空则表示当前还有栈帧。

ELF 文件

ELF 文件提供了两个视角，分别为面向链接的section视角和面向执行的segment视角。里面很多细节，直接上链接。

ELF 文件解析（一）：Segment 和 Section - JollyWing - 博客园 (cnblogs.com)

ELF 文件解析（二）：ELF header 详解 - JollyWing - 博客园 (cnblogs.com)

ELF 格式探析之三：sections - JollyWing - 博客园 (cnblogs.com)

必做任务 5：实现 loader

kernel/src/elf/elf.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
uint32_t loader() {
    // ...
	/* TODO: fix the magic number with the correct one */
	const uint32_t elf_magic = 0x464c457f;
	uint32_t *p_magic = (void *)buf;
	nemu_assert(*p_magic == elf_magic);

	/* Load each program segment */
	//panic("please implement me");
	int i;
	ph = (void*)(buf + elf->e_phoff);
	for(i = 0; i < elf->e_phnum; i++) {
		/* Scan the program header table, load each segment into memory */
		if(ph->p_type == PT_LOAD) {
			uint32_t pa = ph->p_vaddr;
			/* TODO: read the content of the segment from the ELF file
			 * to the memory region [VirtAddr, VirtAddr + FileSiz)
			 */
			ramdisk_read((void *)pa,ph->p_offset,ph->p_filesz);
			/* TODO: zero the memory region
			 * [VirtAddr + FileSiz, VirtAddr + MemSiz)
			 */
			memset((void*)pa+ph->p_filesz,0,ph->p_memsz-ph->p_filesz);

			ph ++;
// ...
}

首先需要正确定义 ELF 的 Magic Word 用来识别文件是否为 ELF 格式，这里用了框架代码中给出的函数 ramdisk_read()用于读出 ramdisk 里的内容，然后把 segment 的代码正确加载。最后依照实验指导书中指示需要修改的部分后修改，即可完成此次任务，算是为 PA3 开一个头。

选做任务 2： 实现黑客运行时劫持实验

有时间再做，好像是有点类似 csapp 的 lab。
